一、产品概述

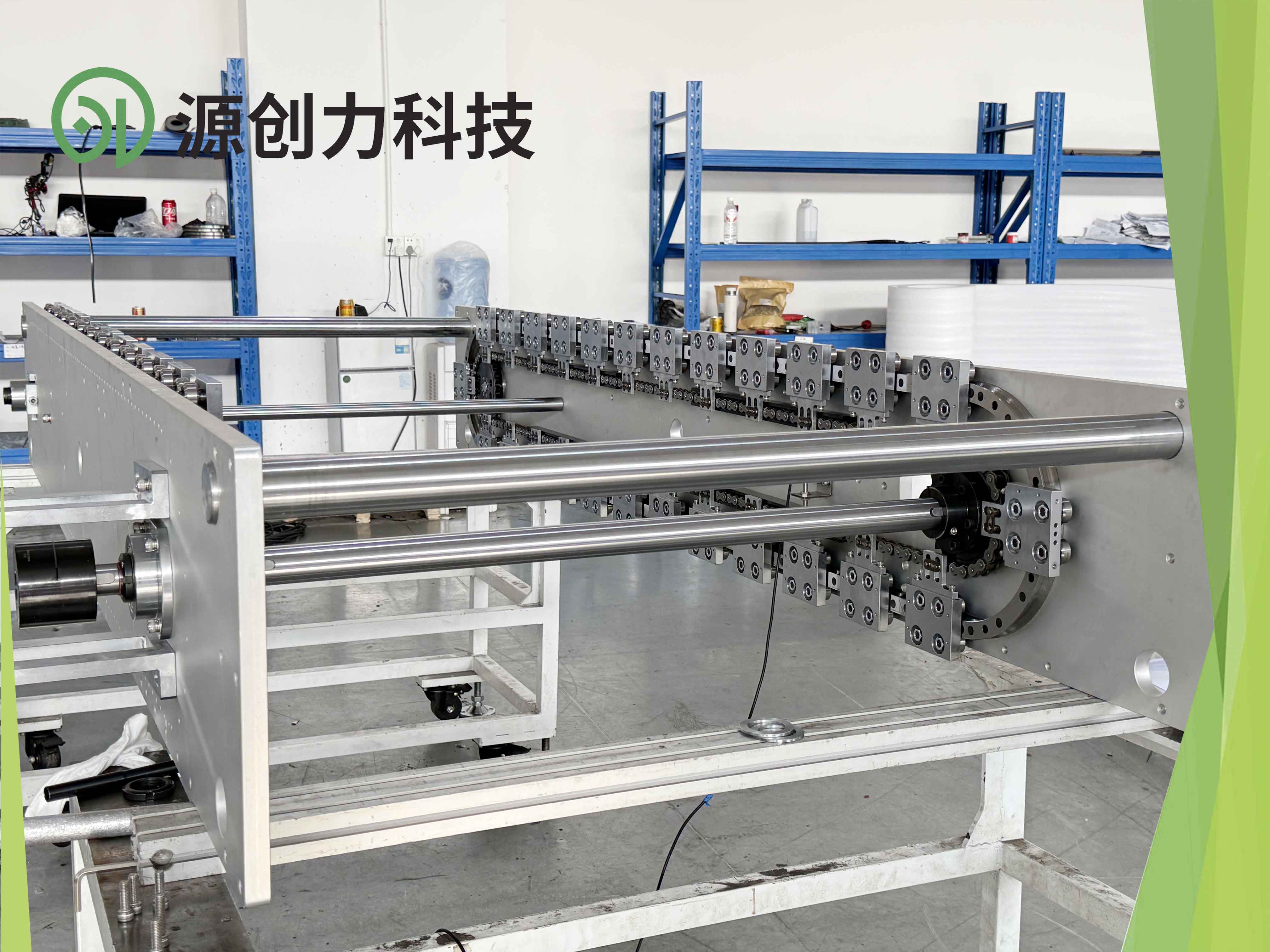

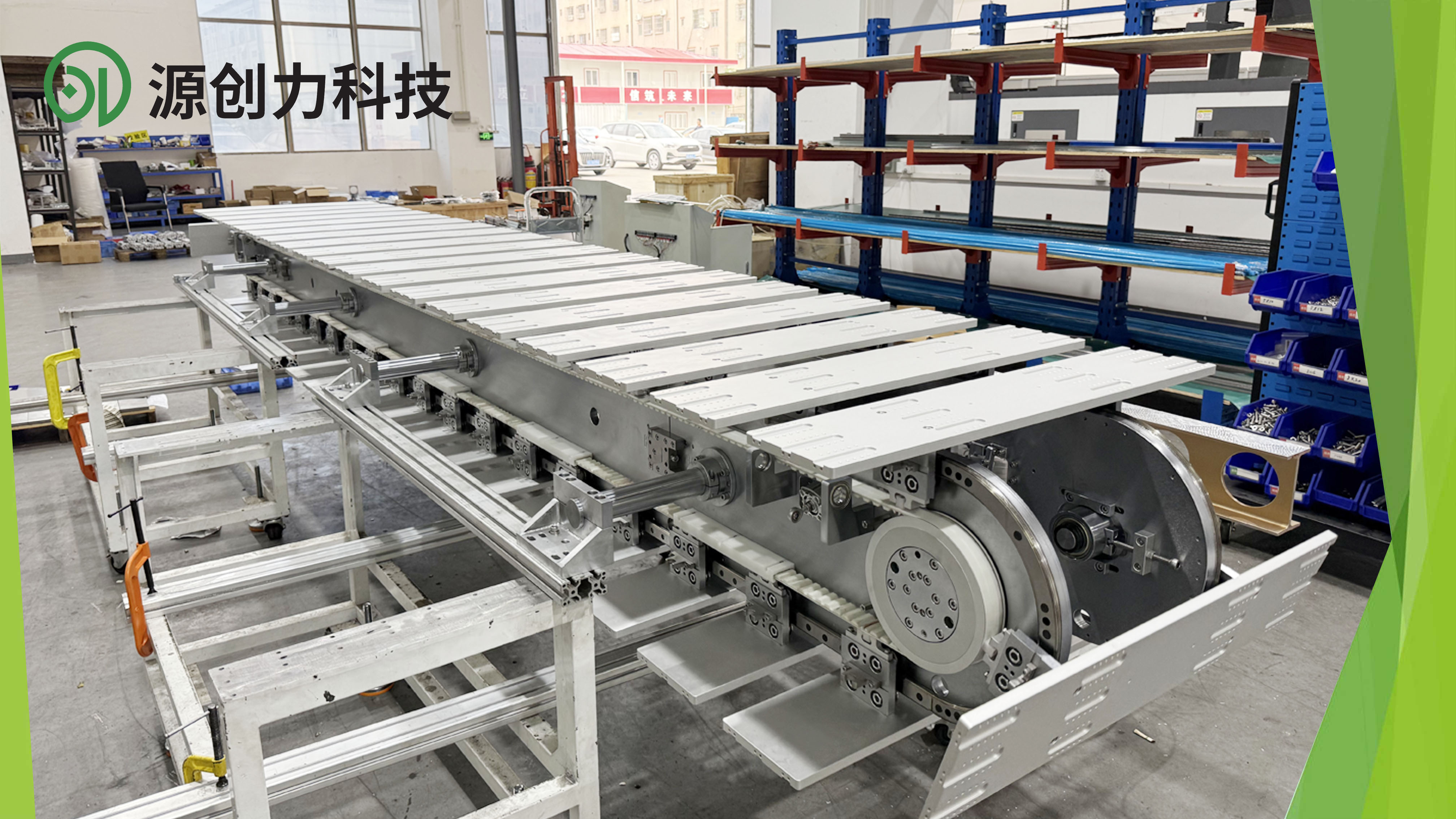

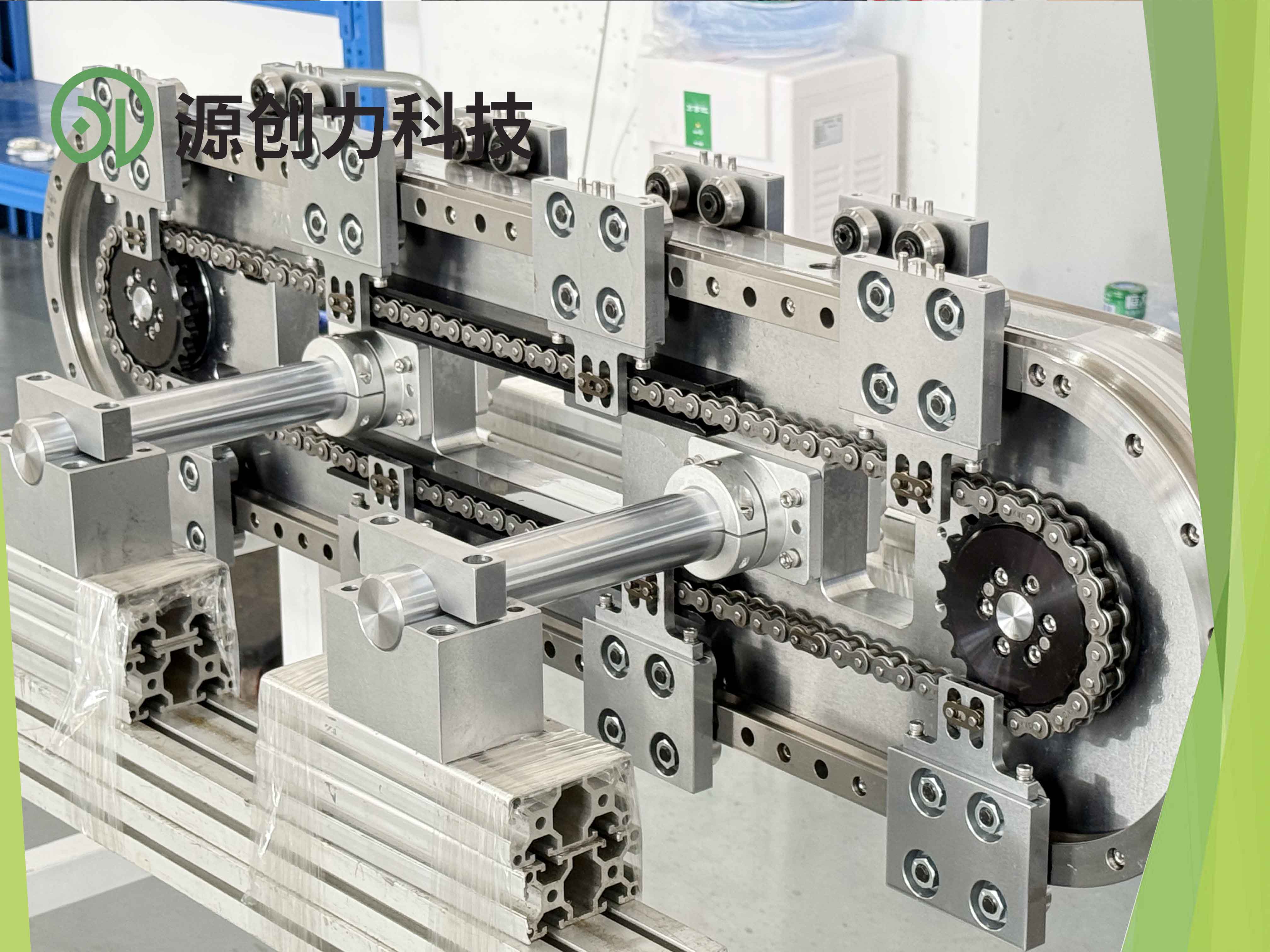

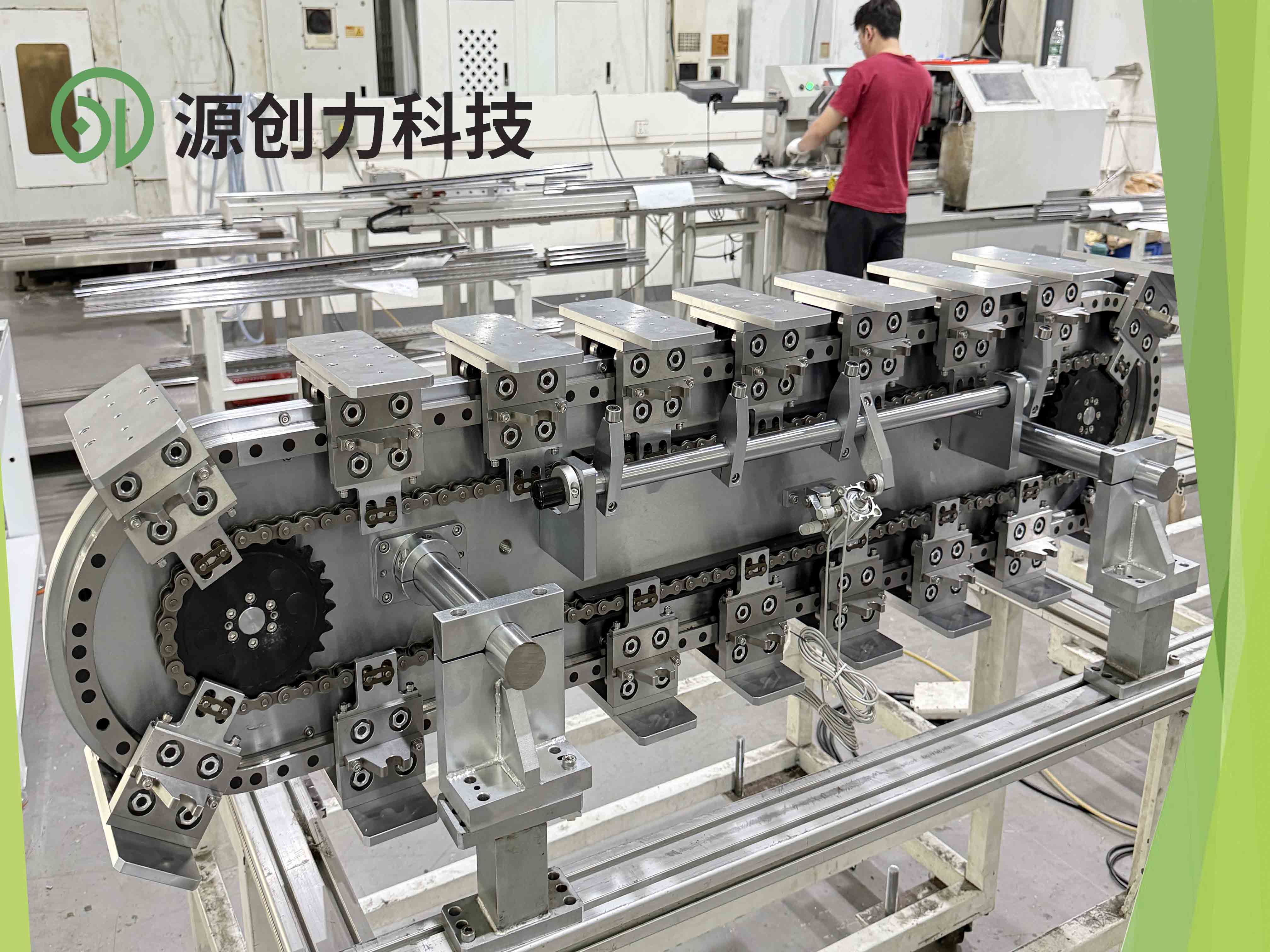

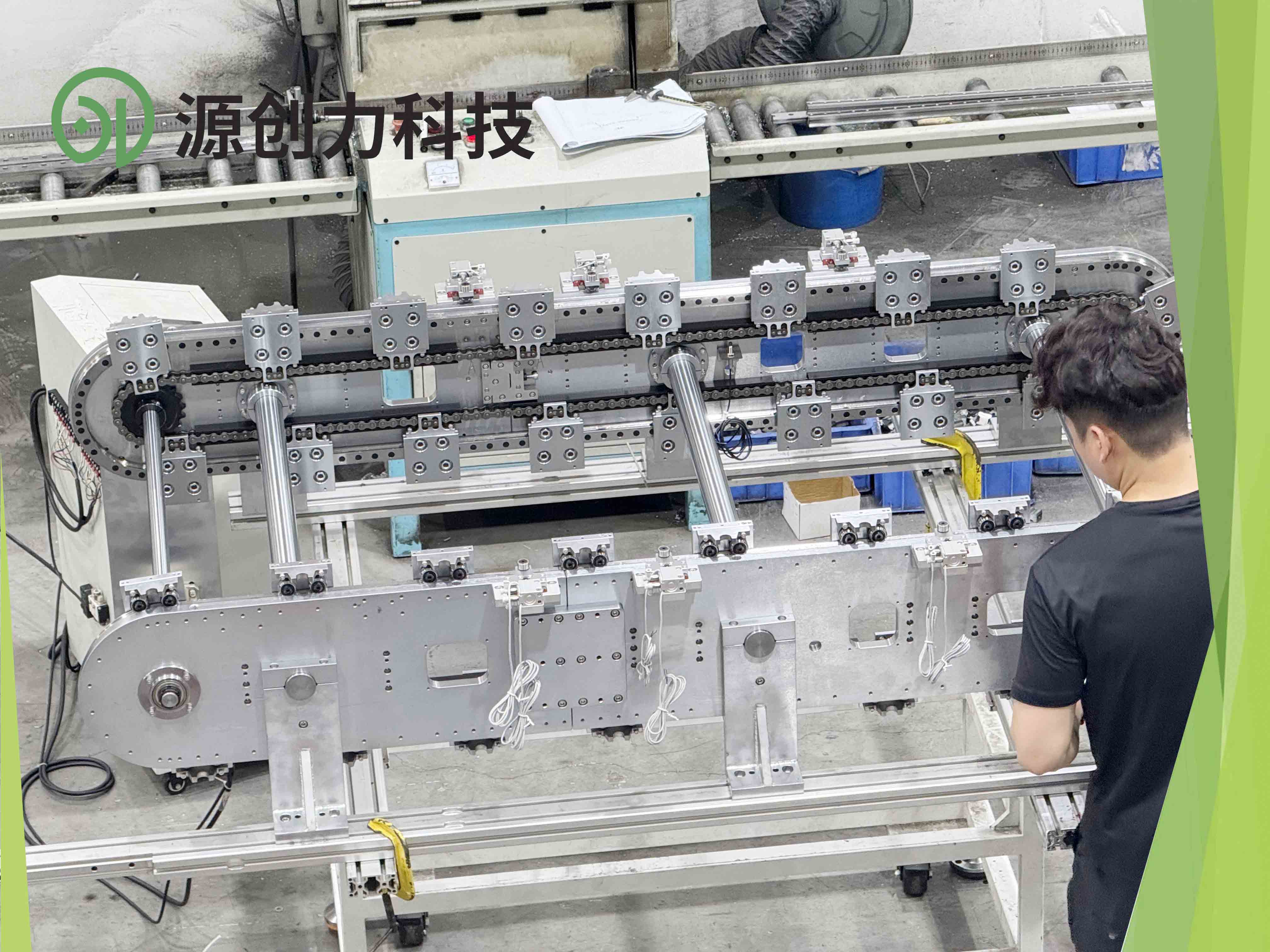

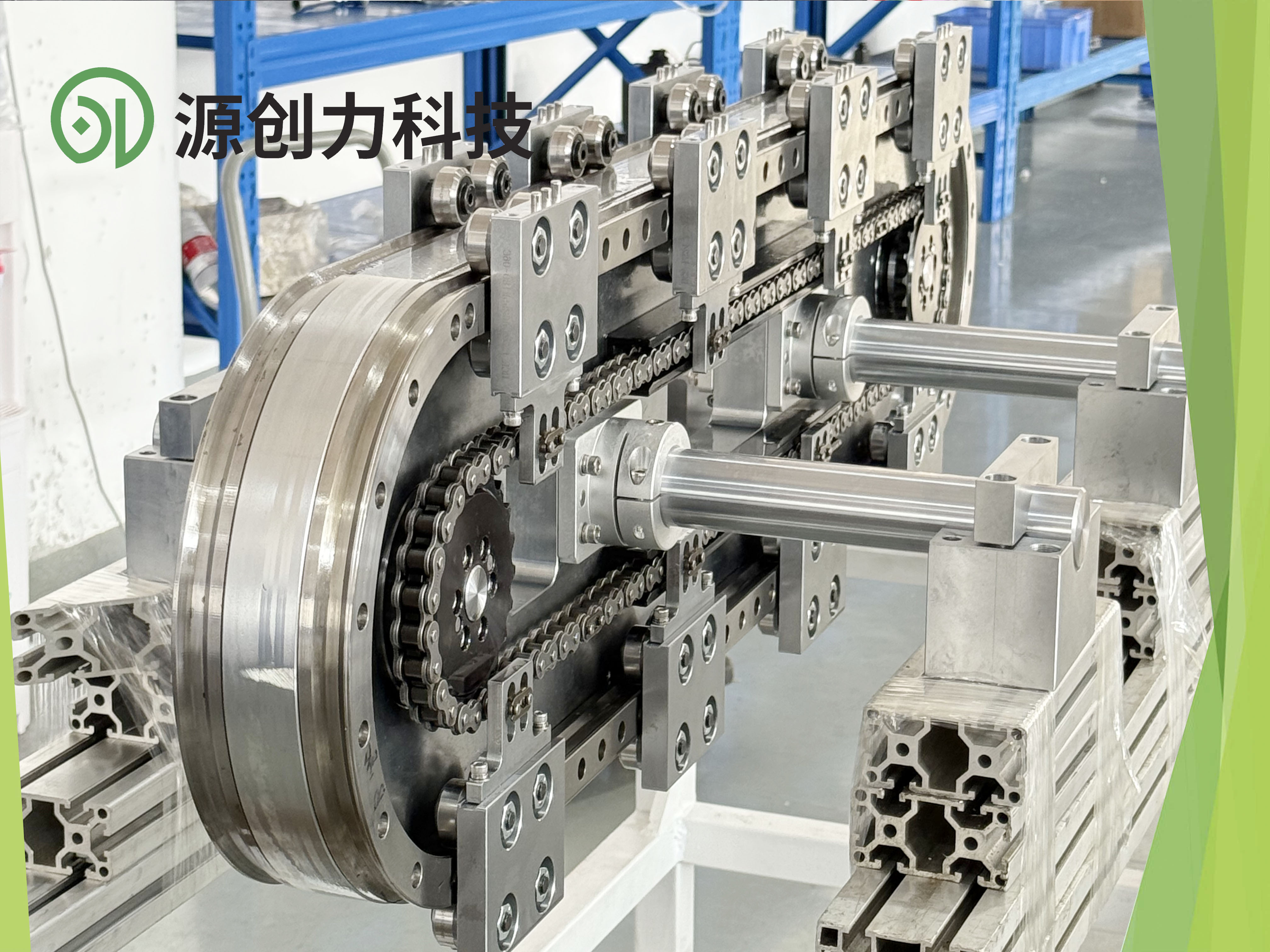

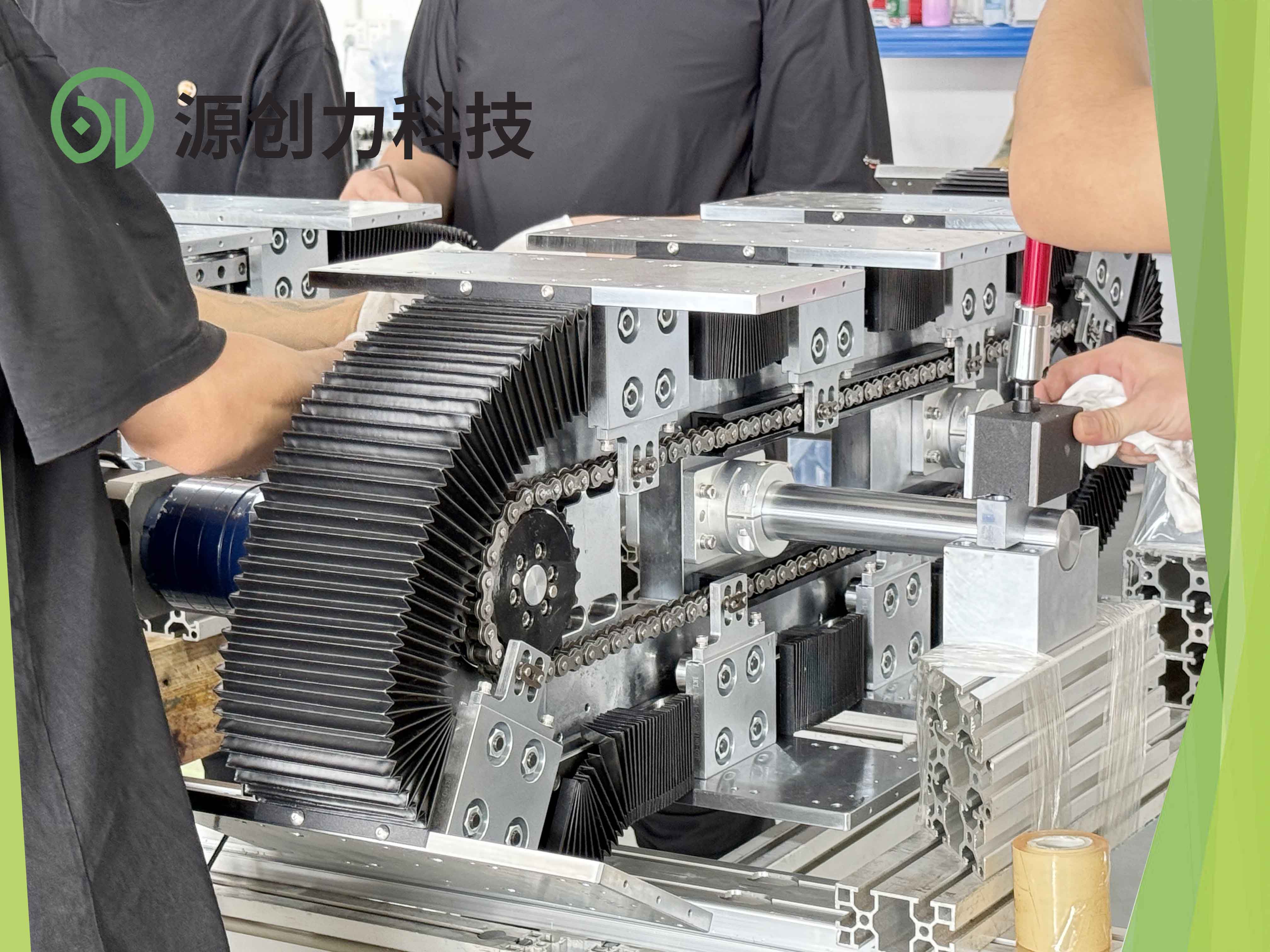

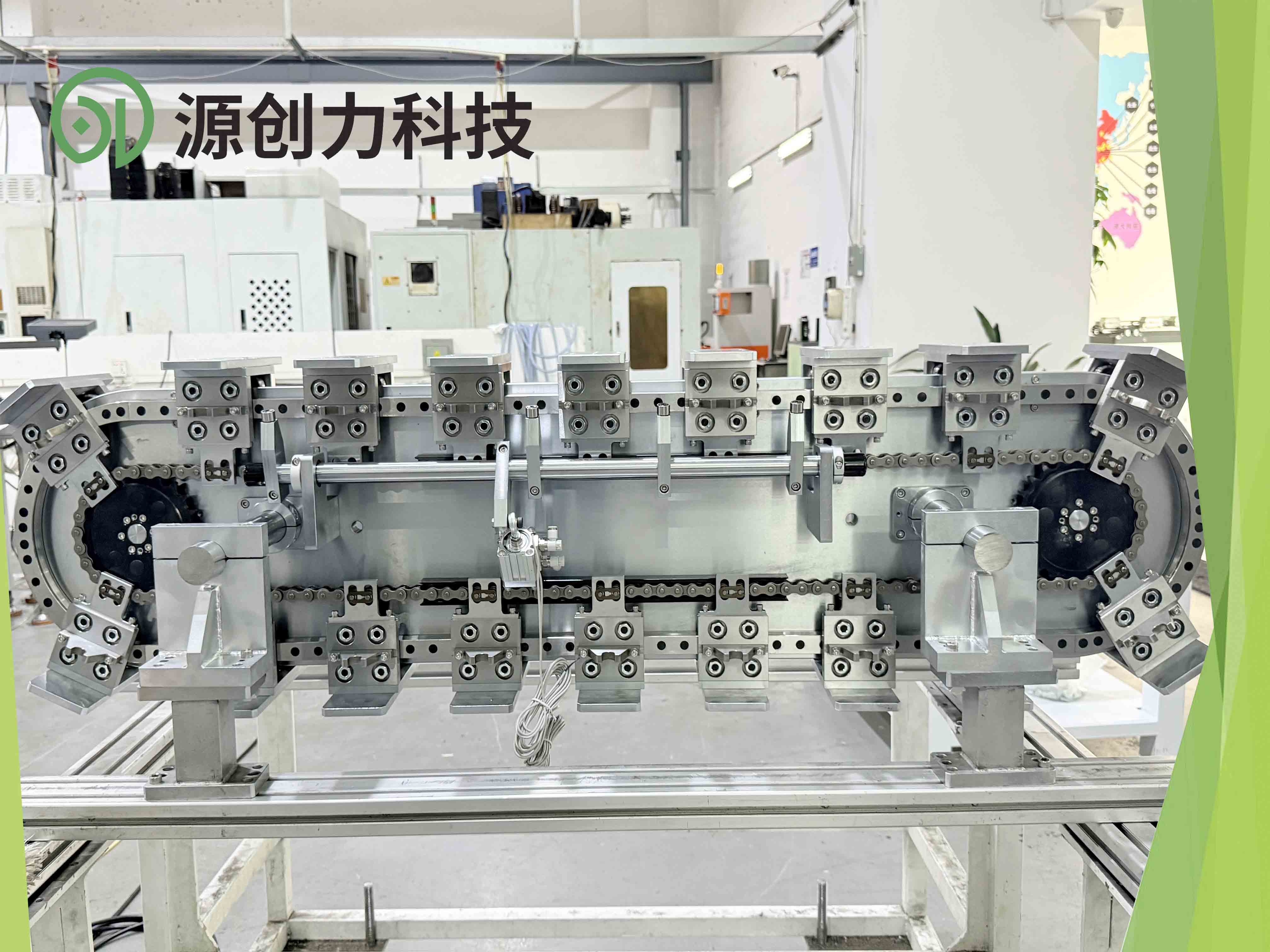

宁波源创力自动化科技有限公司深耕精密导轨领域多年，专注于环形导轨、直线导轨、圆弧导轨的研发与制造。立式环形导轨输送线是公司核心产品之一，将轨道系统垂直安装，让滑座在立面上完成循环运动，将传统水平循环的“面”转化为“体”，最大化释放地面空间。

相比传统水平环形导轨，立式环形导轨占地面积仅为水平方案的1/3左右，可帮助客户节省高达70%的地面空间。尤其适合车间地面紧张但垂直空间充足的场景，是精密装配、检测、压装等工序的理想输送平台。

二、核心价值与优势

1. 极致空间利用率

立式布局将产线从“铺开”变为“叠起”，在同等占地面积下有效工位数量大幅增加。同样12个工位的装配线，立式环形导轨占地面积仅需约3～4平方米，不到水平方案的三分之一。垂直立式布局可节省平面占地60%以上，同等空间工位密度提升50%，高效利用厂房垂直高度。

2. 高精度定位

源创力立式环形导轨采用高强度合金钢导轨本体，经整体淬火与精密磨削加工，配合高刚度滑块结构，重复定位精度可达±0.05mm。滑座可直接在导轨上完成压装、点胶、视觉检测等精密工序，无需二次夹紧。V型导轨表面粗糙度达N5级别，表面硬度HRC58-62。

3. 高速稳定运行

得益于优化的滚轮接触副与自润滑系统，立式环形导轨支持最高2m/s的稳定运行速度，噪音低于65dB。优化的轨道设计与动态平衡算法实现高速运行下的平稳传输。模块化的链条/同步带张紧机构使维护更简便。

4. 高刚性结构

立式双轨系统采用高刚性一体化底板设计，通过大块优质钢板作为轨道基底，确保高速运行下的结构稳定性。精密加工与硬化处理保证轨道的耐磨性，使其能够承载百公斤级负载，运行寿命得到有效保障。整块底板强化立式安装刚性，抗倾覆设计保障运行稳定。

5. 卓越的耐磨性与长寿命

轨道采用优质钢材制成，工作面经硬化等工序处理，具有极佳的耐磨性。特殊设计的轨道与滚轮夹角紧密配合，实现高速低磨损。运行轻盈、稳定、噪音低，具有很高的一致性。轨道直线度≤0.02mm/m，硬度达HRC62。

6. 适应性强

立式环形导轨可安装于任何工作面。180°和90°的圆弧轨道极大方便了整机布局，可自由排布所需组合。支持椭圆、矩形、圆形等多种轨道形状选择，传动方式覆盖同步带传动和链条传动两大类，可根据负载和速度要求灵活搭配。

三、技术规格

四、应用场景

源创力立式环形导轨输送线广泛应用于多个行业：

新能源行业：锂电池电芯/模组的自动化装配、检测与输送。用于电芯分选、极耳整形、绝缘测试等工序，立式结构便于电池模组双面作业与重力辅助下料。

3C电子行业：手机、智能穿戴设备的高密度组装与测试。精密电子点胶、精密电子组装及检测。

医疗器械行业：采血管组装等精密装配线。

汽车零部件行业：精密部件的多工序自动化加工与测试线。ABS传感器、氧传感器等小型精密件的激光打标。

家电制造行业：电机组装、点胶、螺丝锁付及功能检测。

五、定制服务

源创力提供全面的非标定制服务。客户可根据工位数量、定位精度、承载能力、轨道形状、传动方式、整机尺寸等需求进行定制。圆弧直径可选255mm、300mm、351mm、400mm、468mm、500mm、600mm等多种规格。滑座之间可通过皮带、连杆、链条等方式连接。

作为环形导轨源头工厂，源创力提供从方案设计、生产制造到安装调试的全流程服务。产品标准品价格较外资低42%，关键零部件成本降20%-30%，核心部件保固36个月。

六、总结

源创力立式环形导轨输送线以极致空间节省、±0.05mm高精度、2m/s高速运行、百公斤级承载能力为核心竞争力，为新能源、3C电子、医疗器械、汽车零部件等行业提供精密、高效、可靠的循环输送解决方案。公司始终秉承互利共赢的理念，以产品品质为核心，为客户提供最大的生产效益。

宁波源创力自动化科技有限公司——环形导轨模组/磁悬浮输送线/圆弧导轨/精密输送专家
