什么是环形导轨？圆弧导轨是不是环形导轨？

2021-12-20(1661)次浏览

环形导轨通常是指封闭循环导轨，是直线导轨和弧形导轨的组合，有时也称为弧形导轨。环形导轨安装方式更加灵活。您可以使用全弧导轨作为底座，并在其上安装旋转部件。零件可由弧形导轨驱动零件安装在滑座上；弧形导轨固定，滑动座的转动带动部件转动。

环形导轨通常是指封闭循环导轨，是直线导轨和弧形导轨的组合，有时也称为弧形导轨。环形导轨安装方式更加灵活。您可以使用全弧导轨作为底座，并在其上安装旋转部件。零件可由弧形导轨驱动零件安装在滑座上；弧形导轨固定，滑动座的转动带动部件转动。共有三种类型：



环形导轨

1. 沿环形导轨轨迹向一个方向移动时，多个圆弧引导段的转向方向一致，均顺时针或均逆时针；每个圆弧段的直径相同。

2.沿环形导轨轨迹向一个方向移动时，多个弧形导引段的转动方向不均匀，顺时针或逆时针；每个弧段的直径可以不同：

3. 环形导轨的部分运动轨迹呈s形。如果使用同步带或链条传动，同步带和链条也需要能够遵循s形轨迹。这将使得如何安排同步带轮或链轮成为一个问题。传输系统的设计变得复杂。

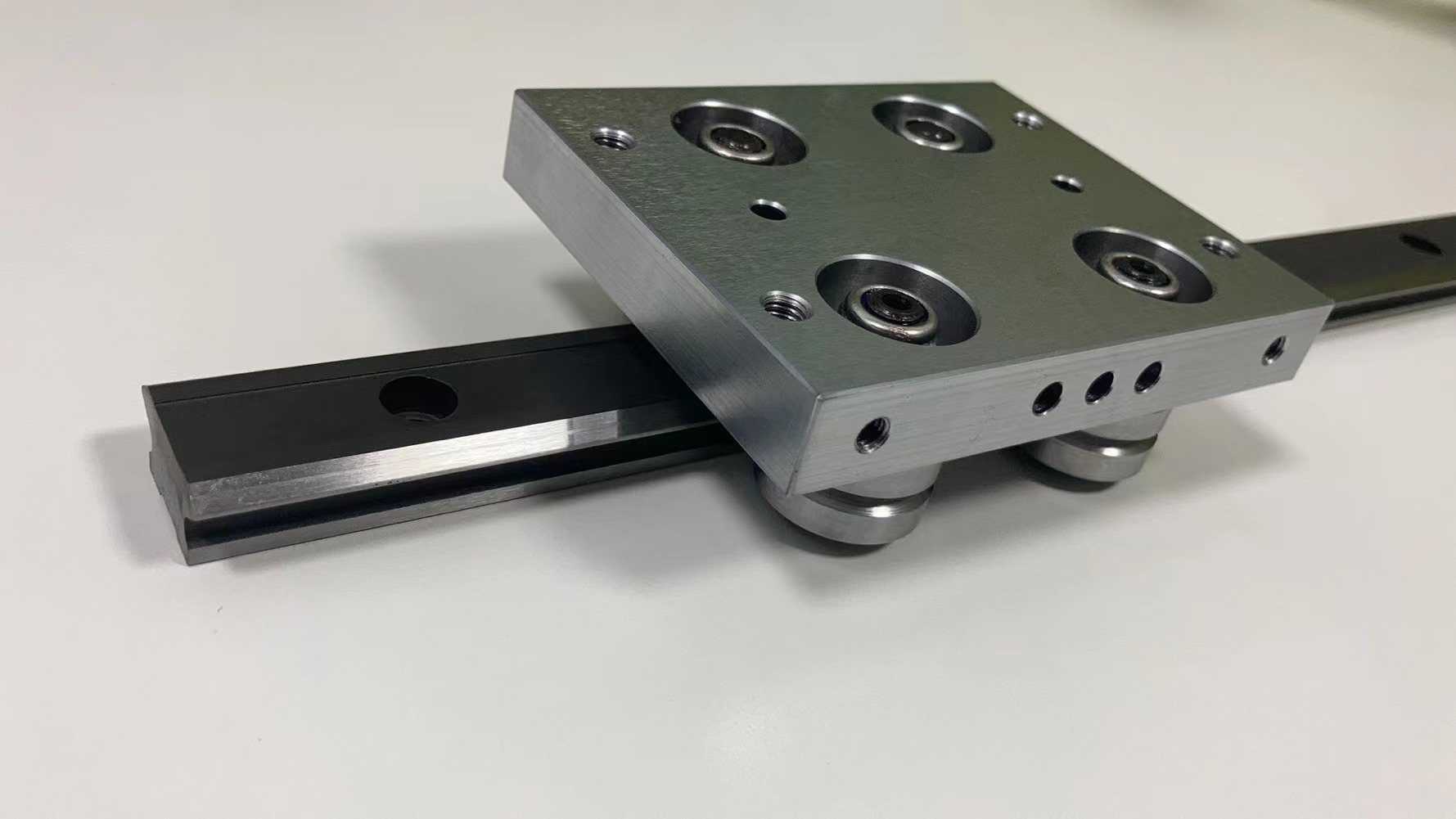

滚柱环形导轨和滚柱直线导轨可以形成滚柱环形导轨。配合同步带传动系统，可组成精密圆形流水线，可用于精密自动组装、加工等。
