在自动化装配、检测、包装等产线中，环形导轨输送系统以其封闭循环、多工位协同、节省空间等优势，成为提升生产效率的重要工具。然而，面对不同结构、不同驱动方式的环形导轨，如何选择一套适合自身工艺的方案？本文结合宁波源创力自动化科技有限公司的产品体系，从产品类型、选型要点、应用行业与目标客户三个维度，为您梳理一份实用的环形导轨选型攻略。

一、 宁波源创力三大环形导轨产品系列

作为源头工厂，宁波源创力提供三种主流结构形式的环形导轨输送系统，均能达到±0.05mm的重复定位精度，满足大多数精密装配与检测需求。

1. 立式环形导轨

• 结构特点：导轨与滑座在垂直平面内循环运动，充分利用车间高度空间。

• 核心优势：占地面积相比水平环形减少约一半；便于双面加工或重力辅助出料。

• 适用场景：洁净车间、空间极度受限的产线、需要双面作业的工序。

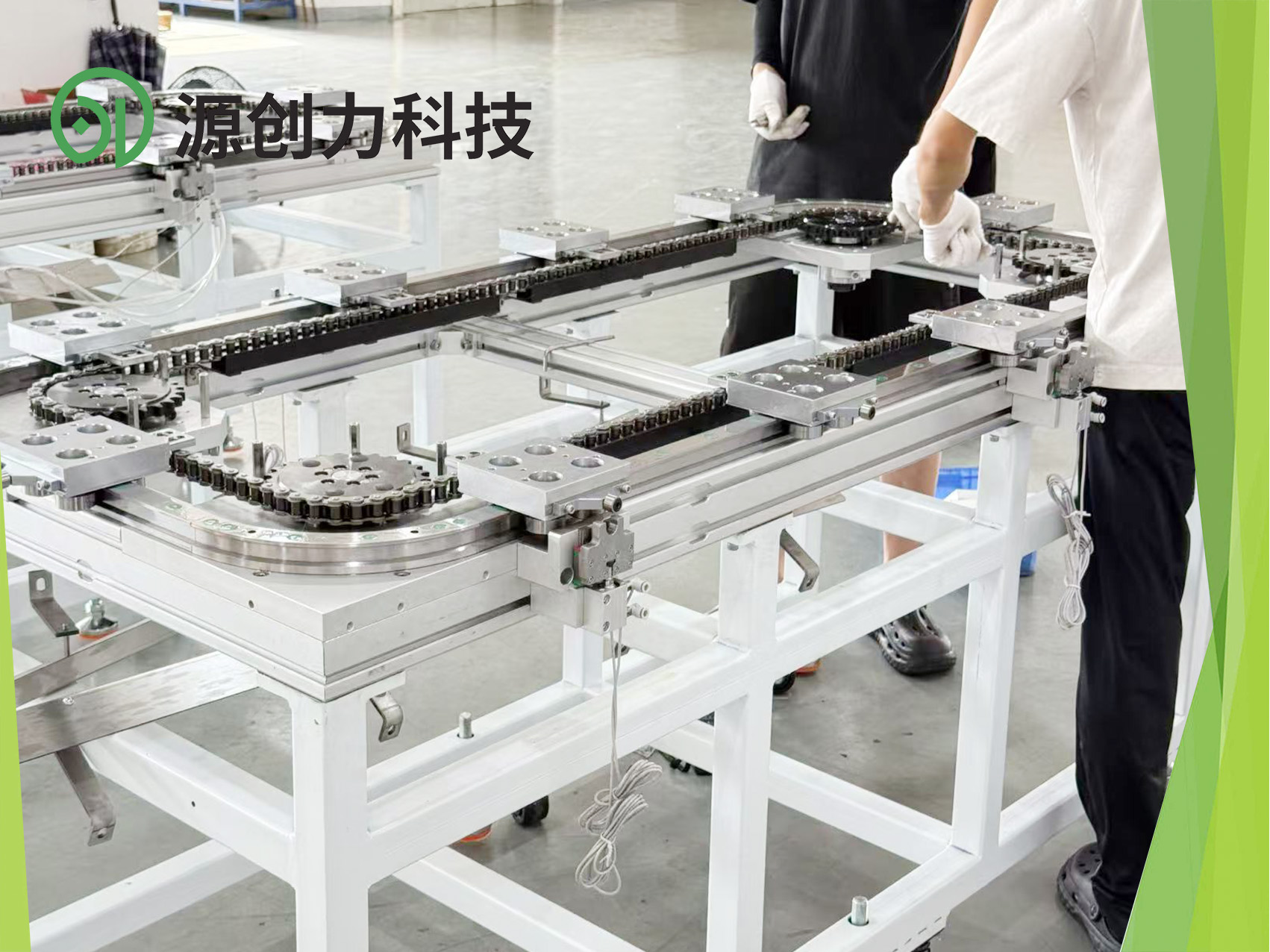

2. 椭圆链式环形导轨

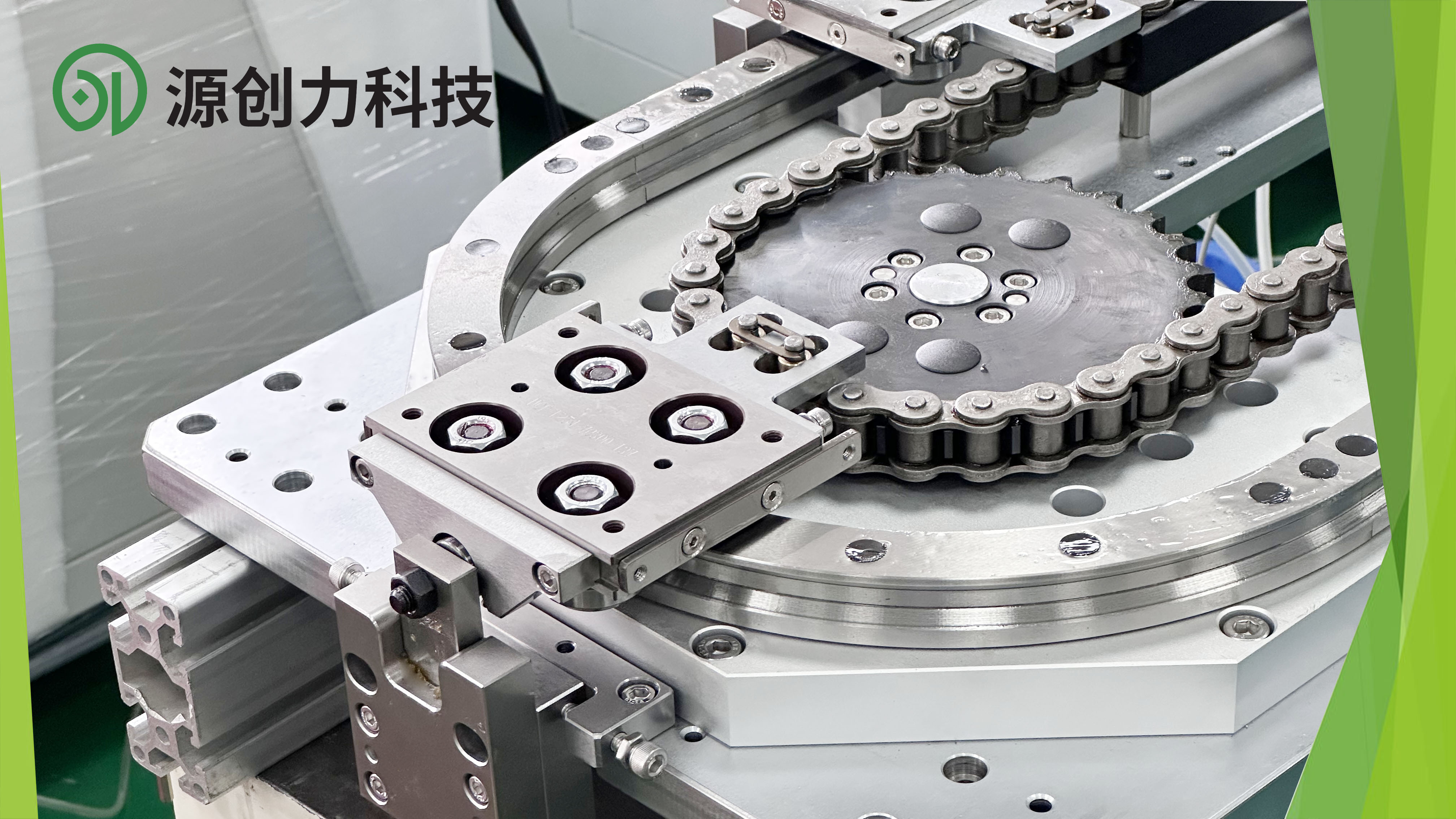

• 结构特点：经典的椭圆封闭轨道，采用链条驱动，直线段较长。

• 核心优势：负载能力较强，耐油污，运行平稳，适合多工位并行作业。

• 适用场景：中等负载的自动化装配线，如汽车零部件、五金工具等。




•

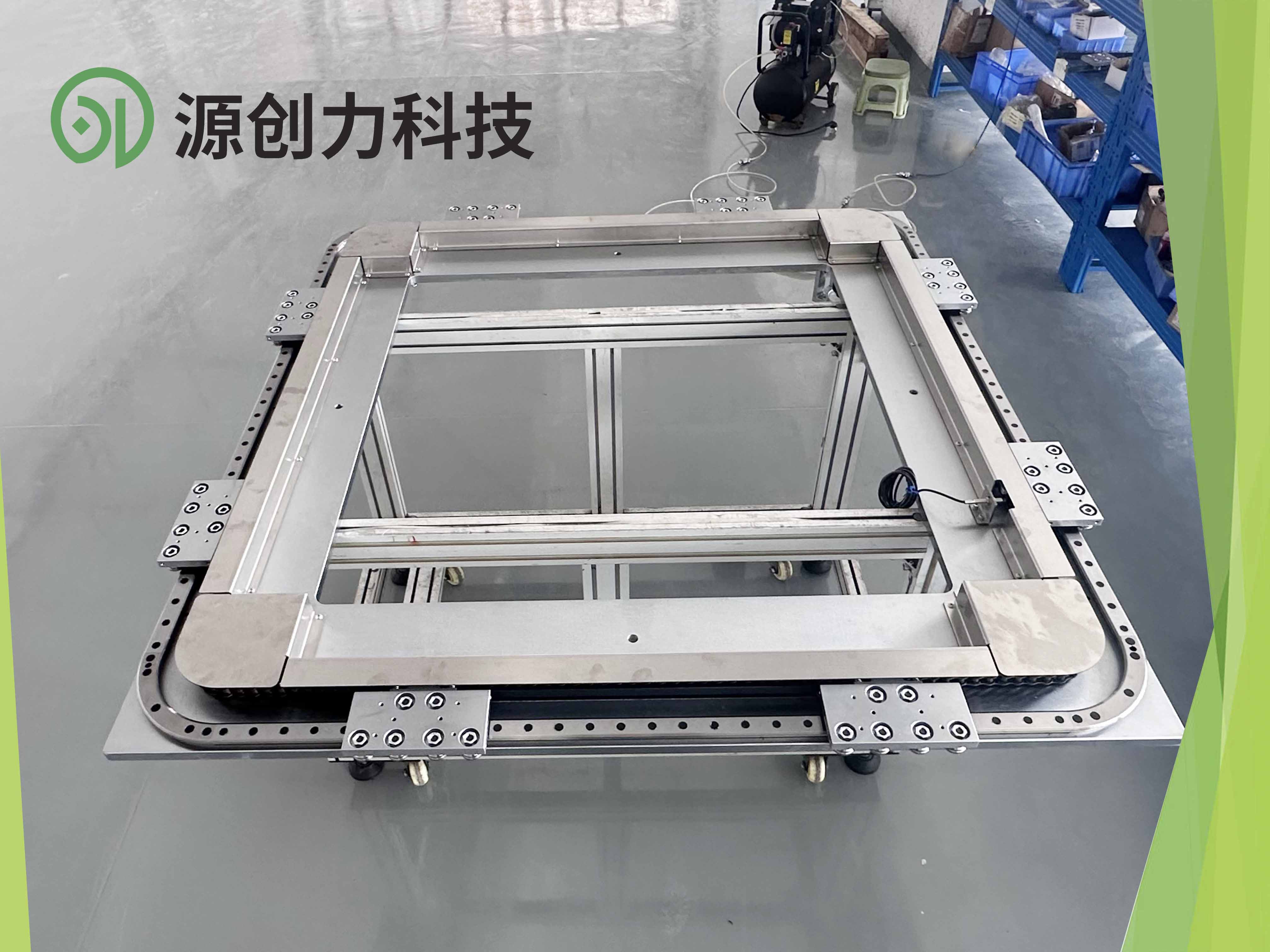

3. 矩形环形导轨

• 结构特点：四个圆弧角过渡，直线段长且平直。

• 核心优势：便于布置大尺寸工装或多台外围设备（如压机、视觉检测系统）。

• 适用场景：需要多个重型工位协同作业的产线，如电池模组组装、大型电子部件装配。




•

二、 选型实战：从需求出发，匹配最佳方案

选型时无需纠结于复杂参数，只需理清以下五个问题，宁波源创力技术团队即可为您快速推荐合适型号。

1. 工位数量与节拍要求

• 工位越多，需要的直线段越长，可优先考虑矩形或椭圆环形导轨。

• 节拍越快（如每分钟60次以上），建议采用同步带驱动的椭圆环形导轨，运行更平顺。

2. 可用空间形态

• 车间高度有余但地面紧张 → 首选立式环形导轨。

• 地面狭长 → 椭圆环形导轨更匹配。

• 地面方正且需要多台设备并行 → 矩形环形导轨布局更清晰。

3. 工件负载与工艺力

• 轻载（单滑座＜5kg）且无冲击力 → 三种形式均可，成本优先。

• 中等负载或需要承受压装力 → 推荐椭圆链式或矩形环形导轨，链条驱动刚性更好。

4. 是否需要双面作业或重力下料

• 需要同时对工件正反面进行检测或加工 → 立式环形导轨是理想选择，工件在垂直循环中自然翻转。

5. 外围设备集成需求

• 如需集成机械臂、视觉系统、打标机、点胶机等，源创力环形导轨预留标准接口，支持快速对接。

三、 典型应用行业与目标客户

宁波源创力的环形导轨输送系统已服务于以下行业，积累了丰富的落地经验。

目标客户群体

• 自动化系统集成商：需要标准化的环形导轨作为产线核心输送平台，便于快速集成。

• 制造企业产线升级部门：希望在不扩建厂房的前提下提升效率，对空间利用率有较高要求。

• 设备制造商：需要将环形导轨嵌入自有设备中，实现内部循环输送。

• 中小型工厂：寻求高性价比、可非标定制的源头工厂直接供货，减少中间环节成本。

四、 为什么选择宁波源创力？

• 源头工厂，成本可控：从热处理、精密研磨到装配调试全流程自主完成，无中间商差价。

• 非标定制能力强：可根据客户的工位间距、负载、空间布局灵活调整导轨规格与驱动方式。

• 快速交付与技术支持：提供3D模型、选型咨询、现场调试等全周期服务。

• 与新兴行业同行：持续跟踪新能源、医疗、半导体等领域的工艺变化，产品不断迭代。

结语

环形导轨输送系统的选型，本质上是将产线工艺需求与导轨结构特性进行匹配的过程。无需被复杂的参数困扰，抓住空间、负载、节拍、集成方式四个维度，就能快速锁定方向。宁波源创力自动化科技有限公司作为源头工厂，愿意为各类目标客户提供清晰的产品选型建议与高性价比的定制方案。如需进一步了解，欢迎联系源创力技术团队。
