基于环形导轨的精密循环线/装配线是一种模块化输送线

2022-07-13(1314)次浏览

源创力环形导轨输送线是一种模块化的输送线，其中包括了各个精密部件，滑座组、滚轮组；圆弧轨、直轨；锁紧装置、定位装置等。

源创力环形导轨—主要部件:

1圆形导轨主要用作椭圆形圆形导轨或矩形圆形导轨。

2. 滑座组:根据生产线所需工位数选择相应的滑动座数。

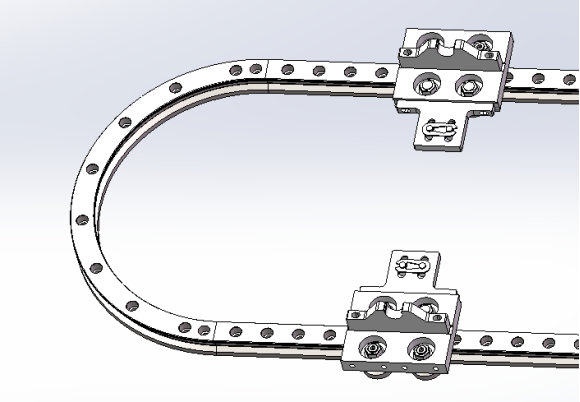

轨道由两条直轨和两套R180°圆弧轨组成。

滑座由滑座板，两套偏心轮和两套同心轮，及连接附件和滑座定位附件组成

3.载体有同步带、链条、螺杆等多种传动方式。另外，对于滑动座与同步带之间的连接装置，链条采用销轴夹紧链环的滑动座，同步带采用带扣连接滑动座。

4. 锁紧装置。为了达到较高的重复定位精度，需要在滑动座的另一侧安装精密定位块;滑座就位后，通过气缸将凸轮压杆压入定位块槽内，实现精确定位。

5. 同步带驱动轮和惰轮。惰齿轮和传动齿轮一起使用，与同步带/链条一起运动，属于从动齿轮。

6.定位组

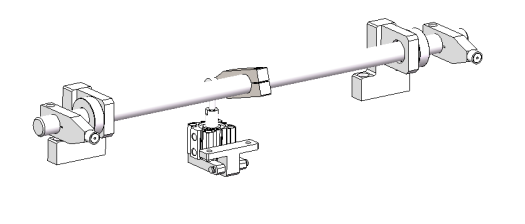

定位组由摆臂连接轴，定位摆臂，气缸出力臂，气缸底座，轴承座，及轴端挡圈等组成。

气缸配两条磁性开关，当电控组件发送信号，气缸做往复运动，出力臂带动定位摆臂完成二次定位。
